MTS-200/300傾斜開關安裝方便，維護簡單控制單元能與任何傾斜開關連接先進的固態電路 能連接多種不同傳感器 可調延時，防止錯誤指示 焊接鋼探測頭，堅固可靠 NEMA 12 或NEMA 4 外殼 。
可供本安型
可供不銹鋼探頭
產品概述
美國伊萊克森（Electro-Sensors）傾斜開關是一個包含控制單元和探測頭的簡單系統，廣泛應用在加工行業，用以探測散裝物料的有無情況。
典型應用包括：料箱高低位報警、傳送槽堵塞檢測、破碎機槽物料深度控制、分級篩裝料狀態檢測等。例如，當分級篩正確裝料時，探測頭垂直為正?；虬踩珷顟B(tài)，過多的物料會托起探測頭，使之傾斜并發出報警。當傳送帶物料正常流動時，探測頭傾斜為正常狀態，若物料減少會使探測頭落下成垂直狀態而發出報警。
工作原理
MTS-200/300傾斜開關探測頭具有堅固的焊接鋼結構，密封、防水、防塵、防污，帶應力消除電纜。探測頭內的水銀開關以環氧樹脂封裝，能抵抗最惡劣的環境條件。當探測頭垂直時，觸點閉合。當傾斜大約 15 度時，觸點打開。觸點最大容量為 230 Vac，17 A。探測器帶 2.4 米長的 18 號氯丁橡膠護套雙線電纜，適合管道連接或單獨接線。
SCU-200 控制單元為探測頭提供安全的低壓電源，通過開關選擇探測頭傾斜或垂直為“安全”位置，在相反位置時發出報警。同時，還帶有 1－99秒的繼電器輸出延時，只有當探測頭位置持續變化時才能啟動報警，防止錯誤報警，保證了操作的可靠性。在外殼表面有指示 5A雙刀雙擲輸出繼電器“安全/報警”狀態的指示燈。該控制單元還具有失效保護，在繼電器失效或掉電時立即發出報警。
安裝指南
探測器可以掛在孔眼上或掛在螺紋管道適配器掛鉤上（可選件）。電纜長度可以調節，因此不會影響
探測頭的傾斜?？刂茊卧梢赃h(yuǎn)程安裝在任何地點。接線盒接線如圖。
掛鉤 MTS-20H, MTS-30H：
傾斜開關掛鉤可用于 MTS-200/300 探測頭，全焊接鋼材料，并有螺紋可直接裝在 1/2”NPT 導管上。還可提供不銹鋼掛鉤和探測頭。
傳感器輔助電源：
SCU-200控制單元有一個傳感器輸入端，大大拓寬了其適用場合。TB2-1接線端為傳感器提供12 V直流電源，可以連接霍爾效應傳感器、接近傳感器等開放式集電極傳感器。這個特性可以廣泛用于各種應用場合，當傳感器探測到目標時，輸出一個可調的繼電器輸出。延時調節繼電器輸出延時功能：1～99 秒可調。用一個小螺絲刀將旋轉開關S2和S3上轉到適當?shù)臅r(shí)間間隔。S2 調整是個位的秒數，S3 調整是十位秒數。如，將 S3  調整為 1，S2 為 4，得到的時間間隔為 14 秒。
探測頭狀態開關
當探測頭狀態開關打到 A 位置：探測頭傾斜時，繼電器通，綠燈“SAFE”亮。當探測頭狀態開關打到 A 位置：探測頭垂直時，繼電器通，綠燈“SAFE”亮。
標準探測頭連接
所有的傾斜開關探測頭都應連接到TB2-2和 TB2-3 的接線端。
可選傳感器連接
傳感器電源 TB2-1，傳感器信號 TB2-2，
傳感器接地 TB2-3。
產品參數·SCU-200控制單元
輸入功率…………115 Vac±10%，50/60Hz
可選230 Vac, 12/24 Vdc
探測頭信號電壓…±12Vdc(10kΩ上拉至 12 Vdc)
輔助傳感器
電源……………….+12 Vdc @ 17 mA max.
繼電器輸出…….…DPDT Form C繼電器，
額定 5 A @ 250Vac 電阻負載
繼電器狀態………開關選擇
繼電器狀態燈……2 個可替換燈，28 Vac
接線………………螺絲接線端，14 AWG max.
外殼………………NEMA 12, 152 x 102 x 76 mm
NEMA 4 可選
工作溫度…………0℃～70℃
存儲溫度…………-20℃～70℃
可選………………本安型

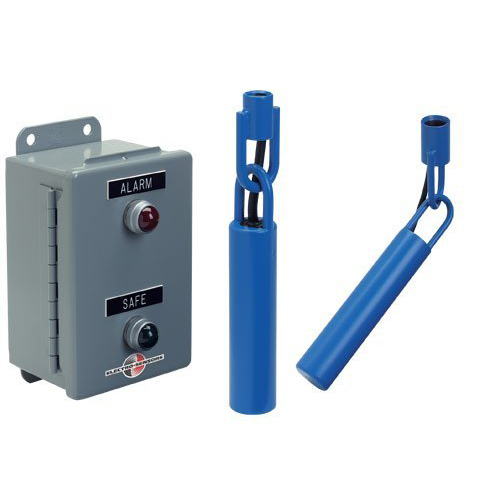

MTS-200/300傾斜開關(美國伊萊克森)實物圖
