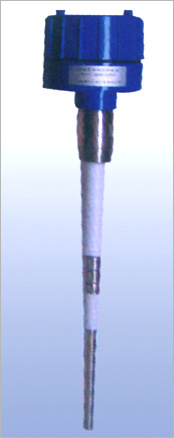

射頻導納料位計描述
　　L2000C射頻導納控制器是在美國普林柯公司射頻導納物位控制器的基礎上，研究和開發的產品。
　　L2000C射頻導納控制器運用美國普林柯抗粘附線路設計，可以探測真實物位的同時，消除粘附和懸掛在探頭周圍的假物位信號影響。我們還自主采用國外先進的設計和生產技術，使電子線路參數更加穩定、可靠，使用壽命更加長久。
　　L2000C的探頭部分通過一系列的市場調研，研究采用了探頭直徑達到10mm，保護套長150mm，總長450mm，使探頭更堅固、更實用、更可靠。同時，自主開發L890平板探頭、解決了大固體塊料沖擊探棒的問題，并且，也生產L863WC鋼纜探頭和L864C陶瓷高溫探頭，使L2000C的使用對象從液體、粉料擴展到高溫、大固體塊料。
射頻導納料位計儀表特點
■通用性強： 應用于各種場合，飛灰，顆粒、粉體、液體、粘稠、導電和非導電物料。
■抗粘電路： 采用抗粘附電子線路可以消除物料粘附而產生的虛假信號。
■探頭可拆式： 探頭與控制器可分離，鍍金觸針連接，安裝拆除不影響進出料。
■探頭耐高低溫：探頭適合-80℃至l80℃的工作環境，還提供棒式；平板式陶瓷高溫探頭（耐溫800度）。
■輸出容量大： 采用容量為2A，220Vac的繼電器觸點輸出，并有狀態燈顯示工作狀態．0-30秒延時功能。
■貼片技術： 使電子線路抗振性更強，電路參數更穩定和可靠。
■浪壓技術： 提高了探頭的使用壓力。
■質保期： 質量保證期五年。


射頻導納料位計技術參數
繼電器容量：DPDT，額定2A，220Vac或1.5A，28VDC
延時：0-30秒連續可調
電源：220Vac或24V/dc
功率：3W
感應度：0．3pF-800pF
物料溫度：-80℃至180℃（大于180℃可用高溫探頭）
電路耐溫：-40℃至66℃
失電保護：高低模式，現場可調
外殼：IP65，重型鑄鋁外殼 探頭參數
安裝螺紋：l＂NPT
探頭材料：不銹鋼、Teflon
接液介質：不銹鋼
電氣接口：PGll或3／4＂NPT
工作壓力和溫度關系：25kg/cm2@-80℃
　　　　　　　　　　20kg/cm2@38℃
　　　　　　　　　　10kg/cm2@85℃
　　　　　　　　　　5kkg/cm2@120℃
　　　　　　　　　　Okg/cm2@180℃

射頻導納料位計工作原理
　　工作原理是基于射頻(RF)電容技術。將一個無線電頻率施加在探頭上，通過連續的分析，確定由周圍環境造成的影響。因所有材
料均具有介電常數，而且其導電率都不同于空氣，當探頭與材料接觸時由于微小電容量偏移所反映的總阻抗發生變化。因為通電的探頭和容器壁構成電容器的二塊極板，探頭的絕緣體和周圍空氣成為介電材料，當空氣(其介電常數為1．o)被任何其它材料價電常數，>1)置換時，電容效應得以加強。從而改變了應用場合的阻抗。即電容值的變化造成了阻抗的變化。這一影響被電路測量后，再與由靈敏度設置(電路)建立的參考基準相比較。靈敏度正確設置會影響傳感器輸出正確變化。探頭的抗粘附電路可以使測量電路對探頭上堆積的物料忽略不計的無線電頻率電位激勵。由于電流不能在相同的電位下流動，抗粘附電路就隔斷了通常從通電的探頭經過堆積的物料到容器壁的電流流動。這樣測量到的是通電探頭周圍的物料，而不是粘附堆積的物料。

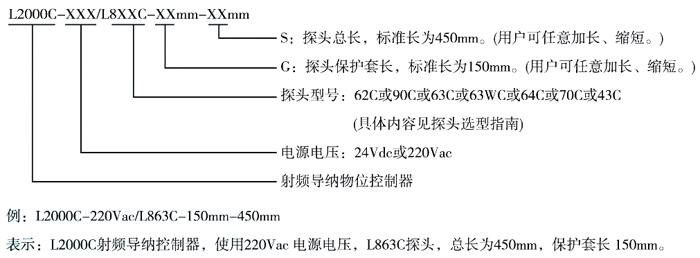

射頻導納料位計選型指南

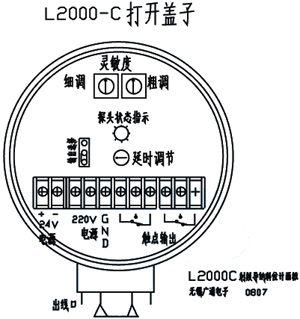

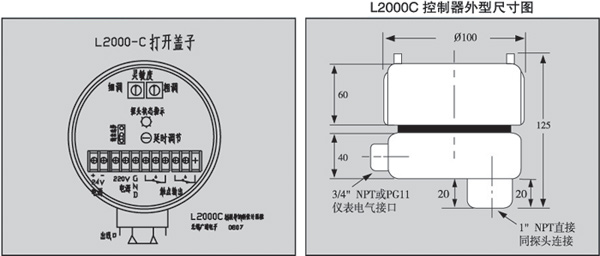

L2000C控制器電氣接線圖

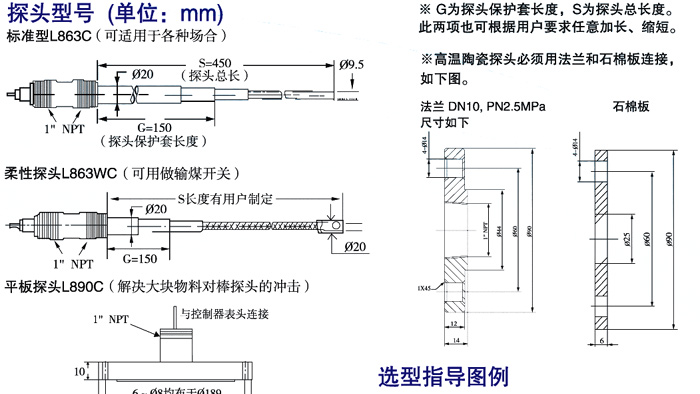

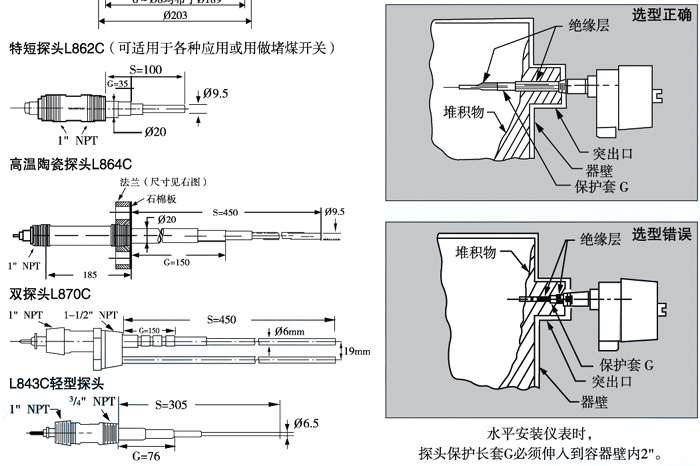

探頭選型指南

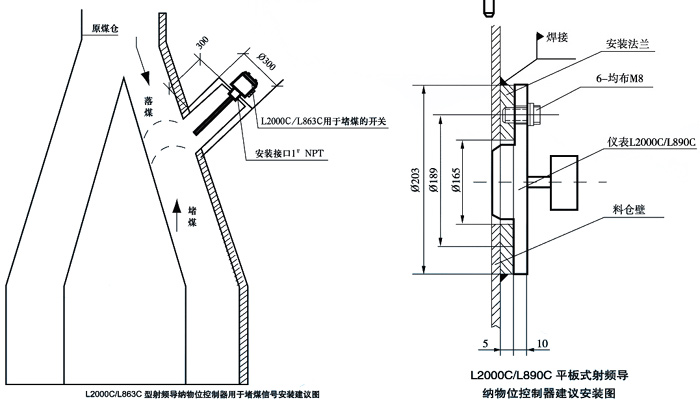

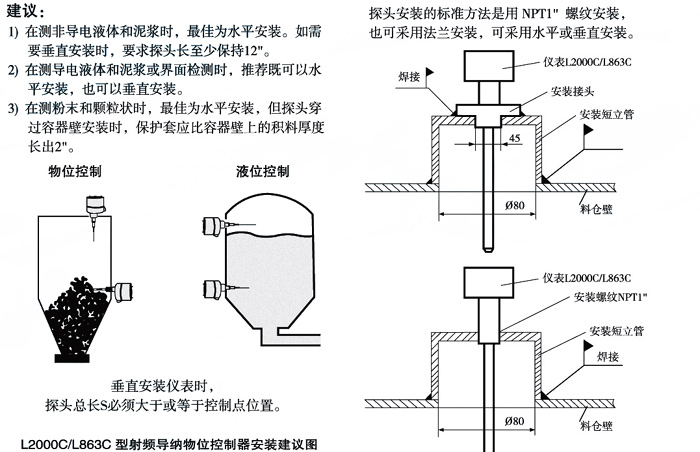

安裝指導




校準
1)靈敏度的校正
　　
當進行調節時，請注意這些總的規則：
　　*將2個靈敏度調節電位器順時針旋轉增加靈敏度。
　　*當兩個靈敏度控制調好后，紅色燈亮．表示探頭上“有”物料存在．綠色燈亮．表示(無)物料存在。
　　*安裝方法有水平或垂直兩種。為保證設備穩定工作應有5分鐘預熱。調節位置和指示燈參見圖例。
　　A)測量非導電物料，調節細(P)靈敏度控制到中間位置，然后慢慢調節粗靈敏度直到狀態燈剛剛變綠點，記下“空”的位置。然后，將探頭插入物料重調細(n靈敏度控制(不接觸粗調靈敏度)剛好變?yōu)榧t點，記下它的位置。注意兩個記號的不同，并且重調細(P)靈敏度控制到兩記號的中間位置。這就是一個完整的調試過程。
　　注意：細調可旋轉的角度應有20度，如果少于20度，請與廠家商量。建議對于非水基工藝液體(不導電液體)最好的安裝方法是垂直安裝．當液體到達探頭loom時報警。
　　B)對于水基液體(導電液體)(金屬容器)：反時針調節靈敏度粗調至最大，因為導電液體容易測量，只需碰到傳感探頭即可，這個過程提供最大的抗粘附能山。這是個完整的調節過程。
　　C)對于水基液體(導電)非金屬容器)：參照A)，但細調(F)為正好綠色位置。有料)
2)時間延時
　　L2000-C包括0-30秒可調時間延時，有延時開；延時關模式。這種模式典型的用處是消除控制繼電器的(抖動)，或者控制循環順序。
　　出廠時延時控制設為零(反時針到底位置)。當用延時來消除繼電器抖動時，僅要求旋轉很少的角度。延時將導致在工藝物位控制點的上面或下面擺動，但平均物位仍等于控制點．超過量和不到量與延時比例有關。
　　注意：一般情況延時為零
3)失電保護模式選擇
　　故障報警工作反映大多數主要的故障情況．包括電源的故障，這將引起控制繼電器釋放電壓。因此，繼電器釋放電壓的狀態被稱為故障報警。這個動作由靠近控制面板中央位置(延時調節左邊)的一個小的跳節器完成。參見圖。(H)位置顯示高位報警， “L”位置顯示低位報警。
射頻導納料位計快速校準方法
1、將探頭和表頭按正確方法連接好，接上電源。注意電源電壓是否正確。預熱3分鐘。
　　2、儀表面板上的3個電位器可調范圍在8點鐘到4點鐘范圍，不能360度旋轉，否則損壞電位器。綠燈代表正常狀態，紅燈代表報警狀態。
　　3、電位器F—代表細調(簡稱F)：電位器C——代表粗調(簡稱C)；電位器DLY—代表延時輸出(簡稱DLY)：延時時間0-30秒)，可任意設置或關閉。
　　4、一般情況，將失電保護(FALLSAFE)插片放在L的位置上，關閉延時(逆時針旋轉到底)。
　　5、將F放在l 2點鐘的位置上，調節C，在10---2點鐘位置左右打到臨界點(先順時針綠燈翻轉到紅燈，再逆時針紅燈翻轉到綠燈的位置)，此位置稱為監界點。如果通電后已經是紅燈，則逆時針調節C，當紅燈變?yōu)榫G燈時，即為臨界點。
　　6、再順時針調節F，找到一個更加精確的臨界點。此時應顯示綠燈狀態。
　　7、(a)如果是應用于粉灰系統，則把F從臨界點位逆時針旋轉20度左右即可。
　　　 (b)如果是應用于輸煤系統，則把C從臨界點位順時針旋轉10度左右即可。
