一、主 要 用 途
GEJ45礦用本質安全型防爆跑偏開關（以下簡稱跑偏開關），本跑偏開關適用于煤礦井下與本質安全系統回路串聯或并聯配套使用，“使用于經本安檢驗合格的電路中” 作為膠帶輸送機的膠帶跑偏故障檢測保護，接入本安系統控制中，當跑偏開關檢測到跑偏信號時，膠帶輸送機發出跑偏信號控制系統斷電停機，跑偏開關也可適用于地面非爆炸性環境中使用, 如鋼鐵廠、水泥廠、發電廠、港口和碼頭等有膠帶輸送機的場合。

二、 使用環境條件
跑偏開關在下列條件下應能可靠工作：
a）環境溫度-10～+40℃；
b）平均相對濕度不大于95%（+25℃時）；
c）大氣壓力：80～106KPa；
d）無顯著振動和沖擊的場合；
e）防護等級IP54；
f）煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

三、 產品執行標準
GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分 通用要求》；
GB3836.4-2000《爆炸性氣體環境用電氣設備 第4部分 本質安全型“i”》；
Q/320681 KAF 02-2008《GEJ45礦用本質安全型跑偏開關》企業標準。

四、防爆形式和標志
防爆型式：礦用本質安全型，標志：ExibⅠ。

五、型 號 含 義

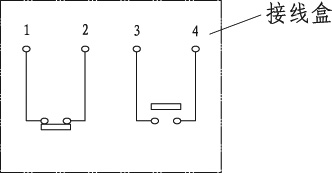

8.電氣接線圖

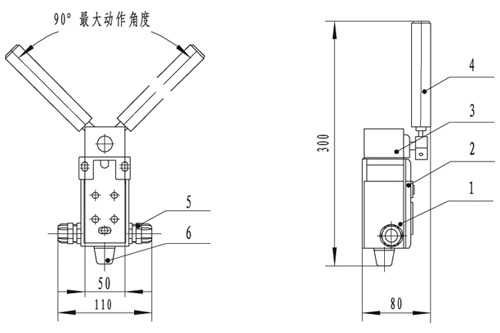

九、結構特征與工作原理
1.跑偏開關外殼采用鋅合金(ZznAl4)制成，金屬零部件必須進行防銹、防蝕處理，外壁涂綠色磁漆，內壁涂灰色耐弧磁漆。
2.膠帶輸送機在運轉過程中，因膠帶受各種偏心力作用而跑偏，跑偏開關則起到保護作用。跑偏開關安裝于膠帶輸送機膠帶兩側，當膠帶跑偏時，膠帶帶動跑偏開關托輥軸轉動，使轉軸偏轉一定的角度(可調)，跑偏開關的轉動軸上的凸輪轉動時壓迫壓桿位移，轉動軸轉動角度大于35°±5°時，使行程開關一對常開(或常閉)觸點接通控制電路輸入故障信號，使輸送機沿線發出膠帶跑偏信號，報警或停機。代檢修恢復正常后，跑偏開關托輥軸自動恢復正常位置。

十、安裝、維護注意事項
1.跑偏開關使用于經本安檢驗合格的電路中。
2.使用時其電壓和電流不超過銘牌上的電壓、電流值。
3.維修時不得改變本安電路和本安電路有關的元器件的電氣參數和規格型號。
4. 用戶安裝跑偏開關之前,轉動托輥,用萬用表檢測行程開關接點動作是否正常。
5.用戶需根據輸送機的機型,參照本跑偏開關安裝尺寸,自行配置安裝底腳或安裝板.底腳和安裝板的孔以長孔為宜,以便根據需要調整膠帶與托輥之間的距離，跑偏開關托輥軸與膠帶邊距離為10mm。

十一、運輸、貯存
1.包裝后的跑偏開關，在避免雨雪直接淋襲的條件下，可適用于水運、陸運及空運等各種運輸方式。
2.跑偏開關包裝后，可在溫度為-10℃～40℃，相對濕度不大于90％且無腐蝕性物質、無強烈振動的室內存放一年以上。

十二、發貨隨機文件
1.裝箱單
2.產品合格證；
3.產品使用說明書
4.其它附件
